Peças de Reposição

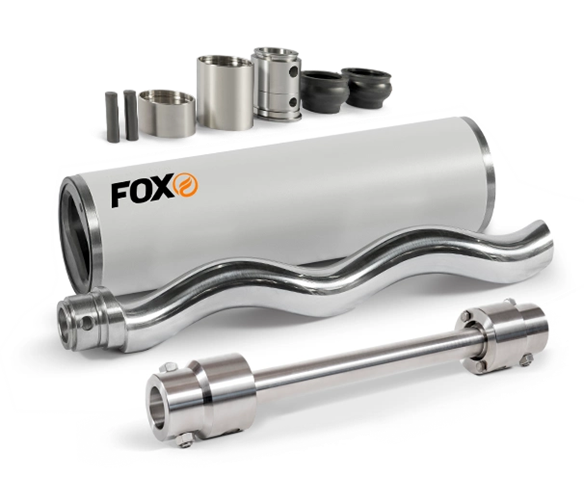

Peças para bombas helicoidais.

A Paulmon tem larga experiência na especificação e fornecimento de peças de reposição para bombas helicoidais nacionais. Fornecemos Rotores, Estatores, Eixos de transmissão e Eixos motrizes. Estas peças foram desenvolvidas para montagem sem a necessidade de modificação ou adequação, mantendo desta forma a intercambiabilidade de peças e integridade da bomba.

Nossas peças atendem toda linha nacional sem necessidade de ajustes, mantendo desta forma a integridade e intercambiabilidade sem comprometer a originalidade do equipamento.

Rotores e Estatores.

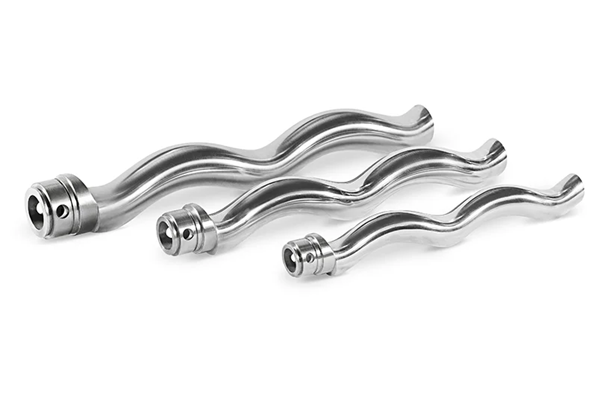

Rotor Helicoidal

Fabricação em diversos tipos de materiais para atender plenamente a aplicação devida. Trabalhando em conjunto com os Rotores, apresentam ótimo desempenho e durabilidade.

  • O rotor é um dos elementos principais de uma bomba helicoidal. Fabricado em diversos tipos de aço, possui uma seção circular e gira em torno de um estator fixo, dando fluxo ao fluido bombeado por meio das cavidades que forma com o estator.
  • A Fox possui fabricação própria de rotores e sua unidade, tornando o custo competitivo e tendo um melhor controle dimensional e de qualidade.
  • Os rotores podem ser fabricados com diversos diâmetros, passos longos e curtos, múltiplos estágios e diferentes tipos de encaixe para articulação

De acordo com a aplicação, nossos rotores são fabricados nas opções de aço abaixo, comprados junto aos maiores distribuidores do Brasil:



  • Aço Carbono SAE 1045
  • Aço Inox AISI 420
  • Aço Inox AISI 304
  • Aço Inox AISI 316
  • AISI D6 / VC131
  • Duplex

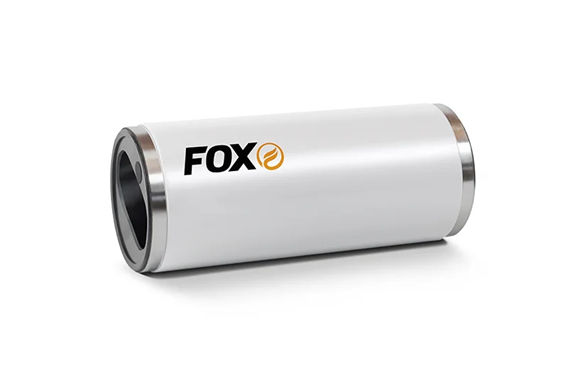

Estator Helicoidal

Fabricação em diversos tipos de materiais para atender plenamente a aplicação devida. Trabalhando em conjunto com os Estatores, apresentam ótimo desempenho e durabilidade.

  •  O estator é também um dos elementos principais de uma bomba helicoidal. Fabricado em borracha, normalmente vulcanizada em um tubo metálico, permanece fixo enquanto o rotor gira em seu interior formando as cavidades nas quais o fluido bombeado percorre.
  • A Fox fabrica os estatores com diferentes elastômeros para apresentar as melhores opções conforme o fluido bombeado. elastômeros para apresentar as melhores opções conforme o fluido bombeado.
  • – Nossas fórmulas para as borrachas passam por diferentes tipos de testes, tais como os de controle de dureza, verificação das propriedades mecânicas e os de resistência ao envelhecimento, além da curva reométrica.

Dispomos dos seguintes tipos de borracha:

  • Nitrílica – Produtos derivados do petróleo, efluentes, alimentos, fluidos de usinas de açúcar e álcool, produtos abrasivos em geral. Disponíveis nas cores preto e branco
  • EPDM – Sabões, gorduras, óleos vegetais, ácidos graxos, etc. Disponíveis nas cores preto e branco
  • SBR-CB – Fluidos de usinas de açúcar e álcool com alta concentração de sólidos e produtos muito abrasivos
  • Viton – Solventes, ácidos, etc

  • A borracha é injetada em um tubo metálico., Trabalhamos com tubos de alto padrão que respeitam as diversas normas NBR, ASTM e DIN, adquiridos dos maiores distribuidores do Brasil.
  • Na injeção do estator, o tubo é montado com uma matriz, diferente para cada modelo de peça e de borracha, para respeitar as medidas e tolerâncias dimensionais. Este controle dimensional é extremamente preciso para que não haja folga e nem interferência com o rotor.
  • Além disso, todos os estatores possuem o número da ordem de produção para rastreabilidade, fazendo com que saibamos exatamente de que peça e que material se trata quando ela for solicitada, além de servir para controle de qualidade dimensional e de resistência.
  • Possuem também uma nomenclatura FOX gravada na peça para facilitar a identificação.
  • Os estatores Fox funcionam em ambos os sentidos, facilitando a montagem da bomba.
  • Podem ser fabricados com furo para sensores que desarmam a bomba ao perceber aumento de temperatura, devido a trabalho a seco e protegem a peça do desgaste prematuro.
  • O estator de desgasta naturalmente devido ao atrito com o rotor, então é substituído com maior frequência, conforme o fluido bombeado. Alguns fluidos com partículas sólidas ou mais abrasivas podem reduzir sua vida útil. É uma peça que deve ser trocada regularmente para garantir o bom funcionamento do equipamento.

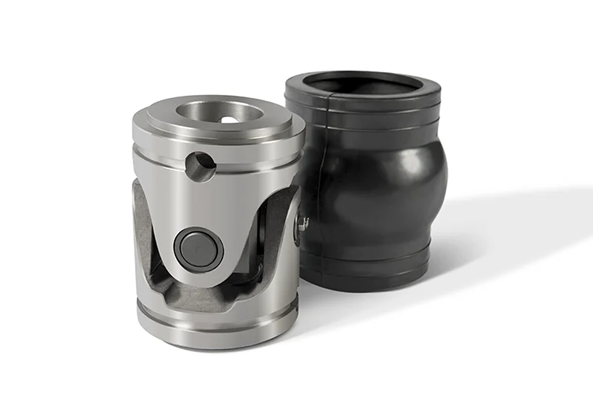

Junta Universal

  • É um tipo de articulação universal, desenvolvida para as exigências mecânicas mais altas e muito utilizada no segmento sucroalcooleiro, em aplicações como mel, magma, e lodo dos decantadores.
  • Devido ao projeto universal, esse tipo de articulação é de fácil manutenção e possui um melhor custo-benefício. É vendida com uma coifa, fabricada em borracha nitrílica, EPDM ou Viton, garantindo mais proteção e durabilidade às articulações.

Eixo de Articulação

  • O eixo de articulação ou eixo cardan é o acoplamento entre a transmissão da bomba e o rotor.
  • Existem diversos tipos de articulações, conforme
    necessidade e fabricante, e sua função é transportar o fluido da entrada da bomba até o estator.
  • A Fox desenvolveu modelos exclusivos de cardan
    intercambiáveis, que podem ser adaptados em qualquer tipo e marca de bomba
    helicoidal e vêm sendo utilizados há muitos anos, possuindo ótima durabilidade
    e aceitação.

Os eixos cardan Fox são fabricados nos seguintes materiais:

  • Aço SAE 8620/8640
  • Aço Inox AISI 420
  • Aço Inox AISI 316
  • A Fox fabrica cardans para aplicações em bombas sanitárias e higiênicas, respeitando a todas as normas alimentícias.
  • Podemos também adaptar outros modelos exclusivos de cardan em bombas de outros fabricantes, com ou sem coifa, de comprimento curto ou longo, ou de junta universal.
  • Para algumas aplicações, são realizados os tratamentos térmicos de têmpera e cementação, garantindo a alta resistência
    mecânica do eixo.
  • Também podem ser feitos modelos com rosca transportadora, que facilita o transporte do fluido até o estator.

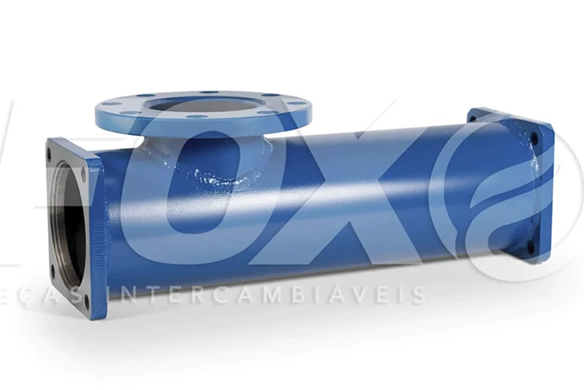

Corpo da Bomba

  • Os corpos ou carcaças de bomba são por onde o fluido bombeado passa antes de chegar no estator, no caso os de entrada, e após
    passar pelo estator, na saída.
  • Fabricados em Ferro Fundido, Aço SAE 1020, ou Aço Inox AISI 304 ou AISI 316.
  • Protegem a bomba contra corrosão, ataque químico e o próprio clima.

Demais componentes (Luva, coifa, pino, anel, eixo, motriz e selo mecânico)

  • A Fox é especialista em peças intercambiáveis para bombas helicoidais.
  • Possuímos eixos motrizes, suportes e caixas de vedação, coifas, anéis, pinos, luvas, tirantes e motorização, compondo toda a
    vasta gama de peças para atender aos nossos clientes.
  • A Fox também faz a nacionalização em bombas importadas, adaptando peças de fabricação própria em substituição às originais,
    reduzindo o tempo de parada do equipamento por espera da peça importada.
